Longueurs

Pour garantir un ajustement parfait, ne vous contentez pas d'une seule mesure.

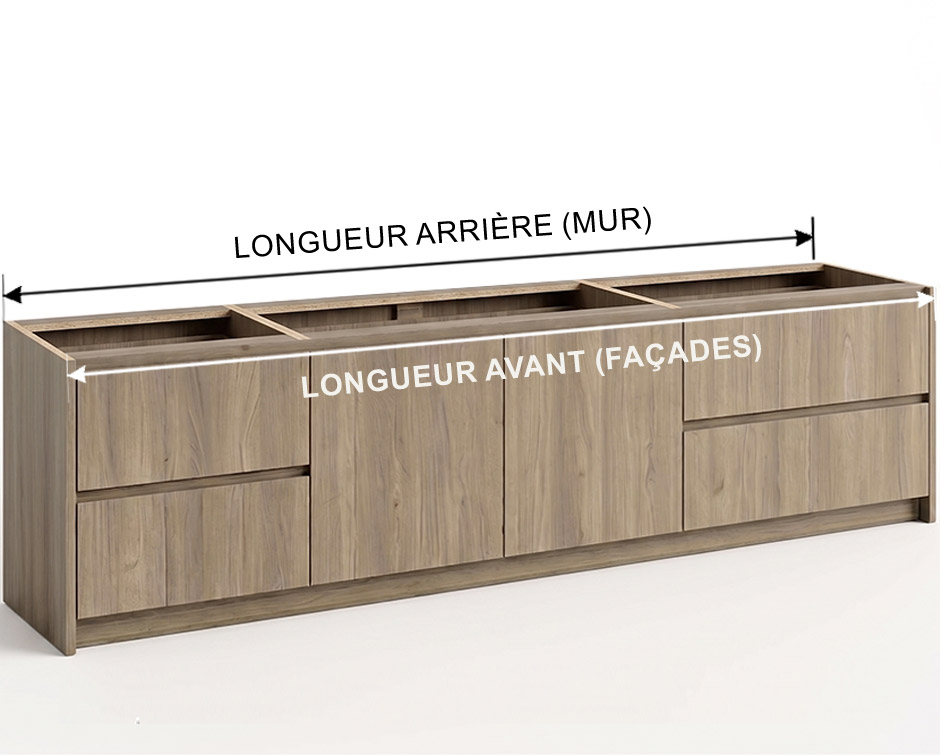

Mesure A (Côté mur) : Relevez la longueur à l'arrière de vos meubles, au plus proche du mur. C'est ici que les irrégularités du plâtre ou de la peinture sont les plus marquées.

Mesure B (Côté façade) : Relevez la longueur sur le bord avant de vos caissons.

Note importante : Si votre plan de travail vient s'insérer entre deux murs, mesurez la distance à plusieurs endroits et retirez 2 mm de chaque cotés soit 5mm de jeu de sécurité pour faciliter l'insertion sans abîmer vos murs.

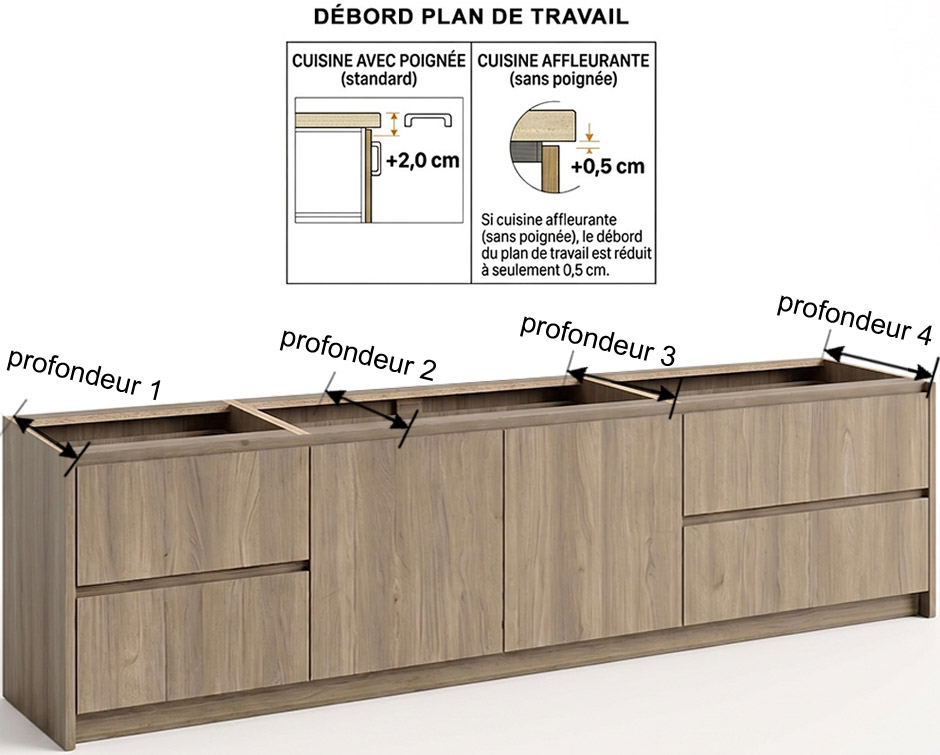

Profondeurs

La profondeur doit inclure le caisson, la façade et un débord de protection.

Avec poignées (Standard) : Ajoutez 50% de la profondeur de la poignée soit 1,5 à 2 cm de débord par rapport à la façade. Cela protège vos poignées et vos tiroirs des salissures et des écoulements.

Sans poignée (Affleurant) : Ajoutez seulement +0,5 cm de débord par rapport à la façade pour un design épuré et minimaliste.

⚠️ Rappel : Mesurez toujours à partir du mur (incluant le vide sanitaire) jusqu'à l'avant du meuble (façades inclues) avant d'ajouter votre débord.

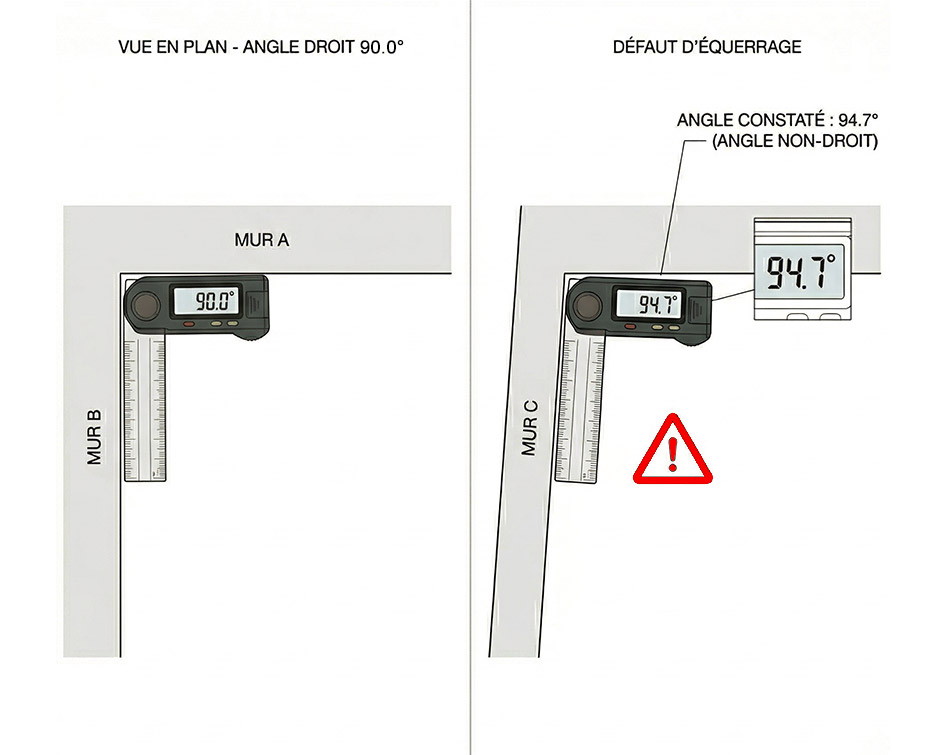

Équerrage

Utilisez une équerre pour identifier les angles non droits.

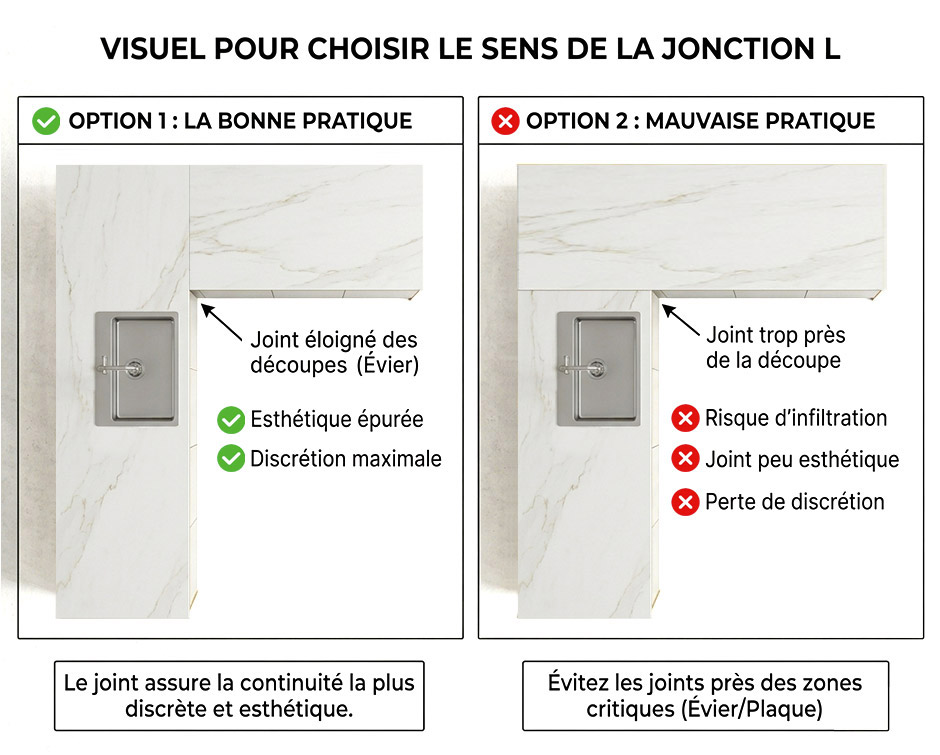

Cuisines en L

Éloignez le plus possible les joints des découpes (évier/plaque) afin d'assurez une jonction plus discrète et esthétique.

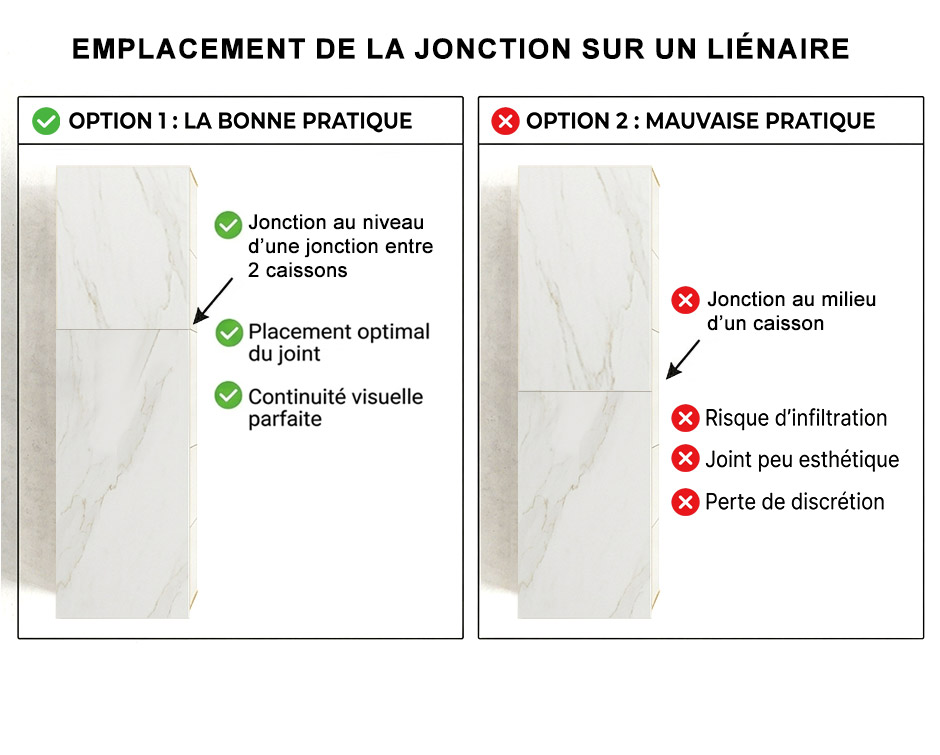

Jonctions Linéaires

Placez le joint au niveau de la jonction entre deux caissons. Le jonction entre deux plans de travail est assurée par un silicone à la couleur de votre plan pour une continuité visuelle parfaite avec la cuisine. Sur le compact stratifié, il est possible de choisir une jonction mécanique (en option) avec serrage par le dessous.

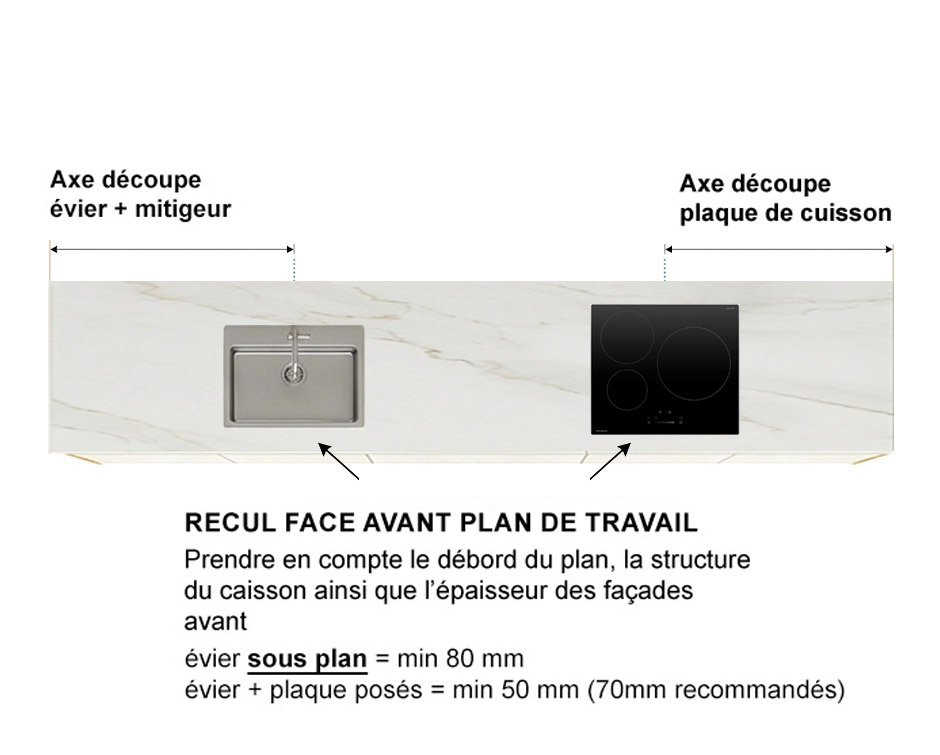

Évier & Plaque

Déterminez l'axe central (milieu) du meuble accueillant la découpe pour un alignement parfait des perçages.

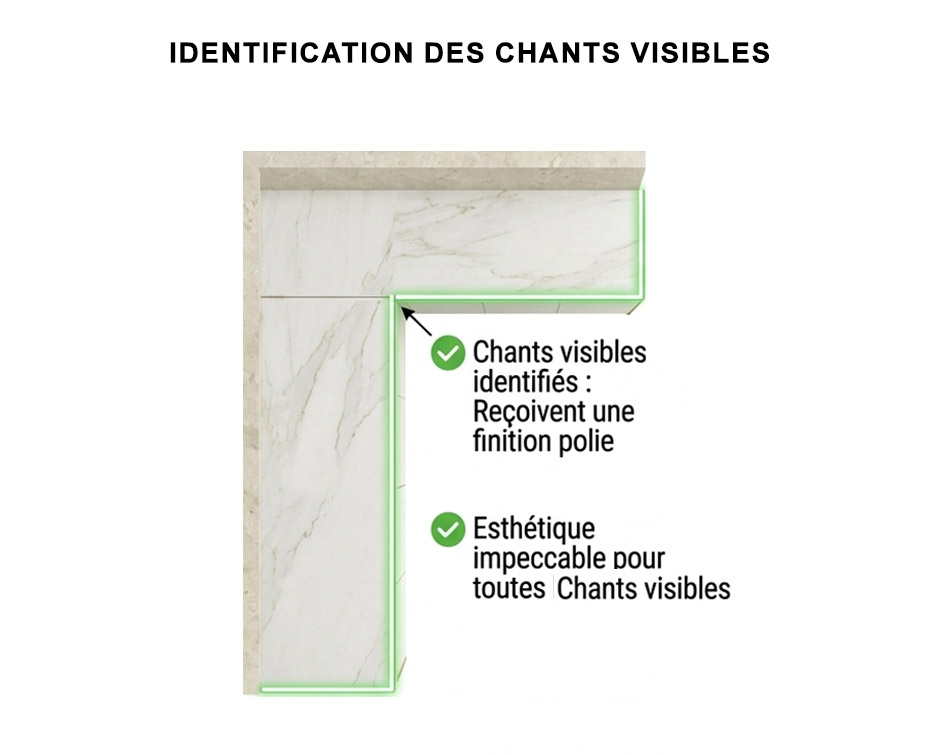

Chants Visibles

Identifiez les côtés visibles (ce qui ne sont pas contre un mur ou une colonne) afin d'y façonner le chants choisi lors de votre commande.

Le chant visible correspond à la bordure plan de travail sur lequel la finition sera effectuée. Par défaut, seuls les côtés bruts (non visible) sont livrés sans aucune finition. Il est donc essentiel de répertorier chaque face qui restera apparente après la pose.

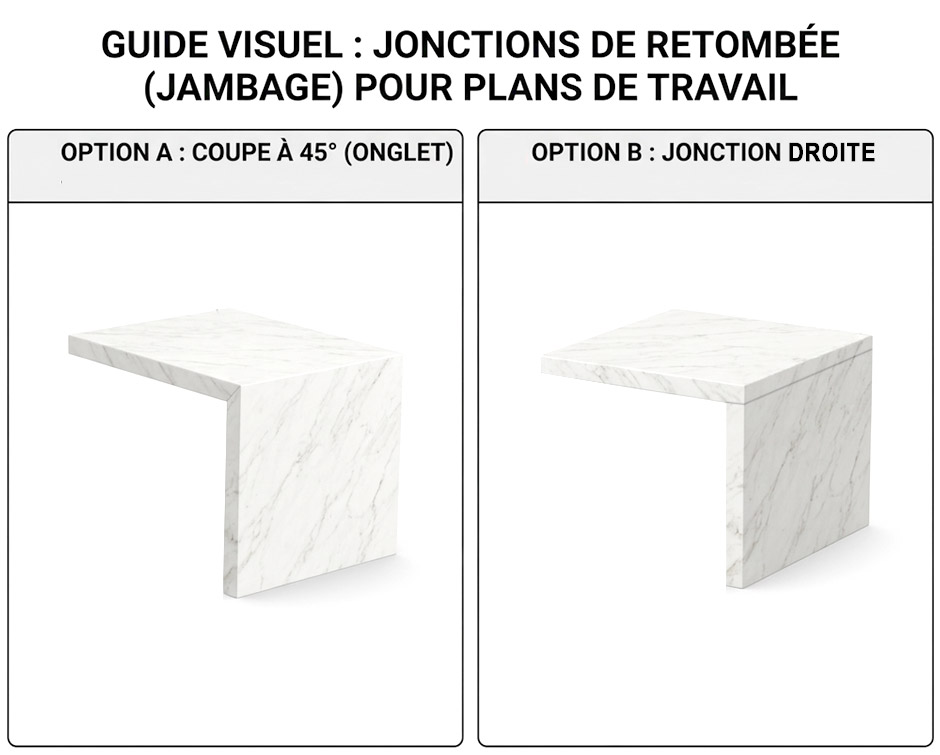

Jambages (Retombées)

Coupe à 45° : Mesure du sol jusqu'au haut du caisson + épaisseur plan.

Jonction droite : Mesure du Sol jusqu'au haut du caisson.

Assurez vous de prolonger et de comptabiliser l'épaisseur du jambage dans la longueur du plan/îlot + 2mm de jeu pour le collage du jambage sur le caisson

Prises Électriques

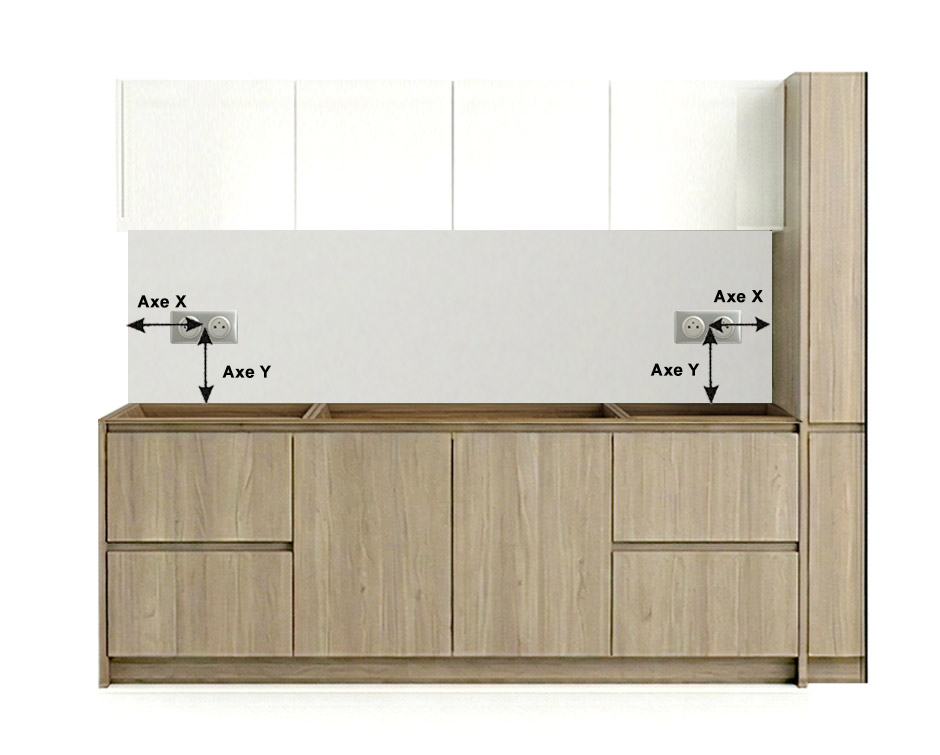

Cotez les centres des prises via les axes X (horizontal) et Y (vertical depuis le bas de la crédence).

NB : N'oubliez pas de prendre en compte la déduction de l'épaisseur du plan de travail sur l'axe Y.

Cotation d'un Rayon d'angle

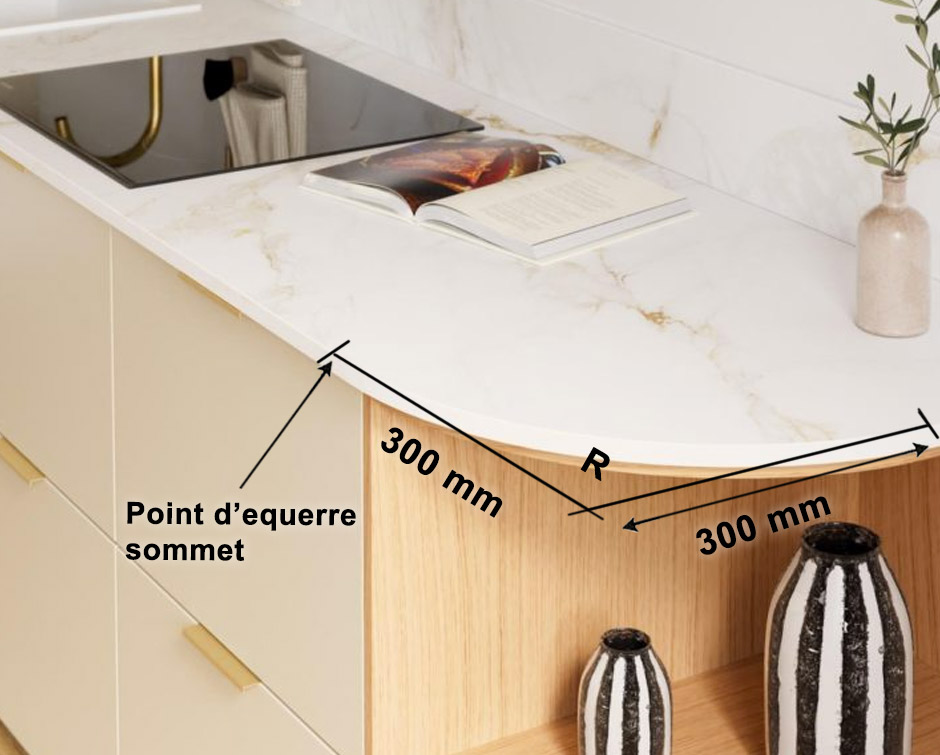

Mesurez du coin virtuel au début de la courbe pour définir précisément le rayon (R).
Dans l'exemple ci-dessous, le rayon est de R300mm.

Après le passage de votre commande

Un plan technique vous sera soumis sous 24 à 48 heures pour validation finale avant la mise en production de votre projet en toute sérénité.
